一、概述

CMD-5000地下管線探測儀是一套全新的外形設計符合人機工程學原理，采用工業液晶顯示屏，背景燈可保證在情況下清晰顯示信息。使用先進的數字濾波技術，在強磁場下不受干擾，特別適合高電壓強磁場環境下使用。在功能上具有指向電纜路徑的模式，使用方向箭頭為操作者指示電纜的中心線，羅盤顯示電纜的走向，另外也增加更多的頻率，使操作者有了更多的選擇，并可以根據需求制定頻率。CMD-5000地下管線探測儀由信號發射機和接收機及附件組成，可用于地下運行電纜及金屬管線的路徑探測、深度測量和管線普查，采用全數字設計、超強的濾波抗干擾功能，屬于一機多用型：既可以查找地下電纜(帶電或不帶電)的電纜路徑，又可以檢測電纜或管線的敷設深度；既可以用于尋找埋地電纜的接地的低阻故障（金屬死接地故障），還可以識別電纜(可停電、帶電兩種模式下識別)。完成過去幾套儀器才可完成的任務，具有極高的性能價格比。

CMD-50000地下管線探測儀可廣泛應用于電力、通訊、路燈、鐵路、廠礦、市政、自來水、燃?xì)獾炔块T(mén)等。

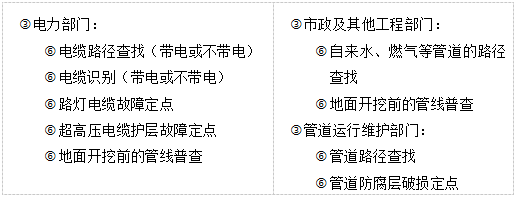

主要用途有：

二、功能特點

◆全數字機型，更加人性化的設。

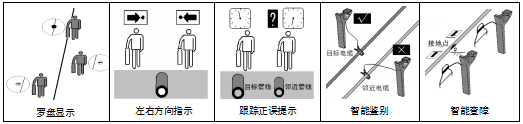

◆高清高亮彩色大屏幕液晶顯示，具有羅盤追蹤定位功能，透視地埋電纜一覽無余。

◆多功能合一，一機多用的功能能夠?yàn)槟愎?jié)省許多資金。

◆地埋電纜查找、地下管線普查、電纜識別、測電纜接地故障等多項功能。

◆多天線、多通道，直接顯示電纜埋深。

◆簡單的操作方法，全中文菜單不需培訓就可掌握。

◆本套儀器解決了運行電纜的路徑尋測這一過去根本無法解決的難題。

◆配置可充電鋰離子電池組及充電電池，測試中不需市電就可完成所有測試。

◆能進行負載的自動調整，以提供Z大的輸出信號。

◆手動增益調節。

◆多種探測模式。

◆增強型運行電纜測深：高性能發射卡鉗向運行電纜耦合信號，實時精準深度測量。

◆增強型無源探測：工頻、射被動頻測，可同時顯示多條電纜及管線。

◆測深輔助傳感器，信號畸變提醒。

◆電流測量用于區分平行管線。

◆跟蹤正誤提示，防止在同行運行電纜中追蹤錯誤路徑,排除鄰近管線干擾。

◆連續自動阻抗匹配，大功率數字功放發射，全自動阻抗匹配，自動保護。

◆具有背光適合夜間使用。

◆強大的抗干擾能力，通過窄帶數字濾波技術，超過同類儀器的抗干擾能力，可在任意電壓等級的高壓線下準確定位。

◆可靠識別目標電纜，方便且高度可靠，且能做電流測量。

◆高精度GNSS定位模塊，具有電子標識定位功能，使電力電纜的科學管理達到更高水平。

◆機內存儲和藍牙通訊模塊，可存儲256條測試數據，藍牙對外傳輸。

◆配相關附件則可測電纜接地故障點及死接地故障點。

◆根據用戶需求，支持訂制頻率。

◆超高靈敏度，2Hz超窄帶寬接收，高度抗干擾。

◆無源探測頻譜分析，排除干擾頻率。

◆跨步電壓探測：對地絕緣破損查找。

◆發射機多種信號輸出方式：直連輸出、卡鉗耦合、輻射感應。

◆發射/接收全數字化處理，穩定可靠。

◆內置大容量鋰離子電池組，欠壓自動關機，長時間無操作自動關機。

◆IP65高等級防護。

◆全數字化高精度采樣處理：穩定可靠，超高靈敏度，接收通頻帶極窄，抗干擾能力強，能充分抑制鄰近運行電纜及管道的工頻及諧波干擾。

◆接地故障查找：升壓器可將Z大輸出電壓提升至1000V，使用A字架可定位管線的對地絕緣破損點，可以通過A字架對單項接地故障進行快速精準查找,無須調零，箭頭指示故障點方向。

◆多種探測頻率：主動探測和被動探測。

◆機殼堅固、質輕便攜。

三、技術指標

l 發射機：

◆工作頻率：512 Hz、640Hz、1280Hz、8kHz、9.6 KHz、33kHz、82kHz、197kHz、200kHz

◆工作模式：直連、耦合卡鉗、感應輻射、查障升壓器

◆輸出功率：隨匹配負荷1～15瓦10檔可調

◆輸出電壓：200Vpp

◆液晶顯示：自動背光照明，顯示輸出能量、運行模式、自檢狀態、負荷電流等；

◆過壓過流：自動保護

◆阻抗匹配：全自動

◆電量顯示：圖形數字顯示

◆內置可充電鋰離子電池組

◆配套智能型電池充電器

◆體積：輕巧便攜式

◆防護等級：IP65

◆使用條件使用條件：-20℃－70℃，濕度5-95%RH，海拔<4500m

l 接收機：

◆工作頻率：512Hz、640Hz、1280Hz、8kHz、9.6 KHz、33kHz、82kHz、197kHz、200kHz

◆被動接收頻率，工頻（50/60Hz及其高次諧波）、射頻

◆具有導向羅盤指示電纜、管線走向

◆自動識別外接附件

◆識別方式：接收機設備線圈、柔性卡鉗、聽診器、接地故障A字架

◆電纜識別模式：柔性卡鉗和電流測量、聽診器鑒別。

◆天線模式：波峰法、寬峰法、寬峰箭頭、音谷法、歷史曲線、頻譜

◆相位表：電纜跟蹤、電纜識別功能指示

◆信號強度：圖形與數字顯示，量程0～999，可指示更大信號強度

◆增益控制：自動增益和手動增益，動態增益范圍為0dB～100dB

◆探測深度：Z大探深不小于20米

◆深度顯示：數字顯示，實時顯示探測深度

◆電流顯示：實時顯示被測電纜的有效電流值

◆聲音指示：隨信號強度變化的調頻音調

◆電量顯示：圖形數字顯示

◆采用3.5寸彩色液晶顯示屏，陽光可視

◆內置可充電鋰離子電池組

◆配套智能型電池充電器

◆充滿后連續工作時間大于6小時，間斷工作大于16小時

◆體積：輕巧便攜式

◆防護等級：IP65

◆使用條件：-20℃－70℃，濕度5-95%RH，海拔<4500m
